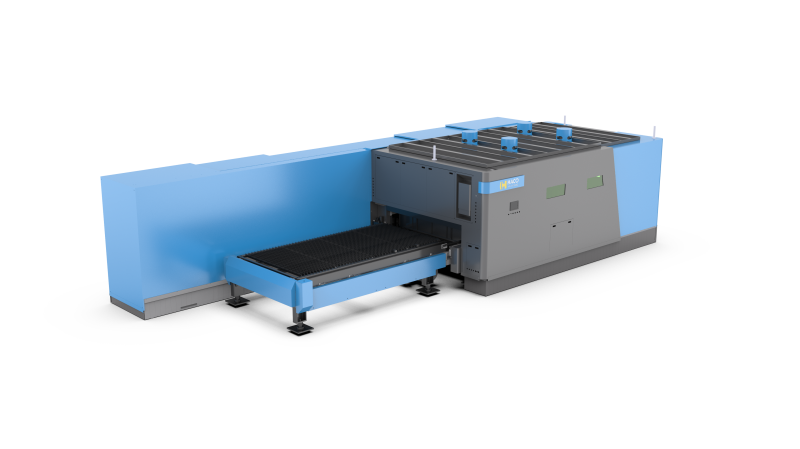

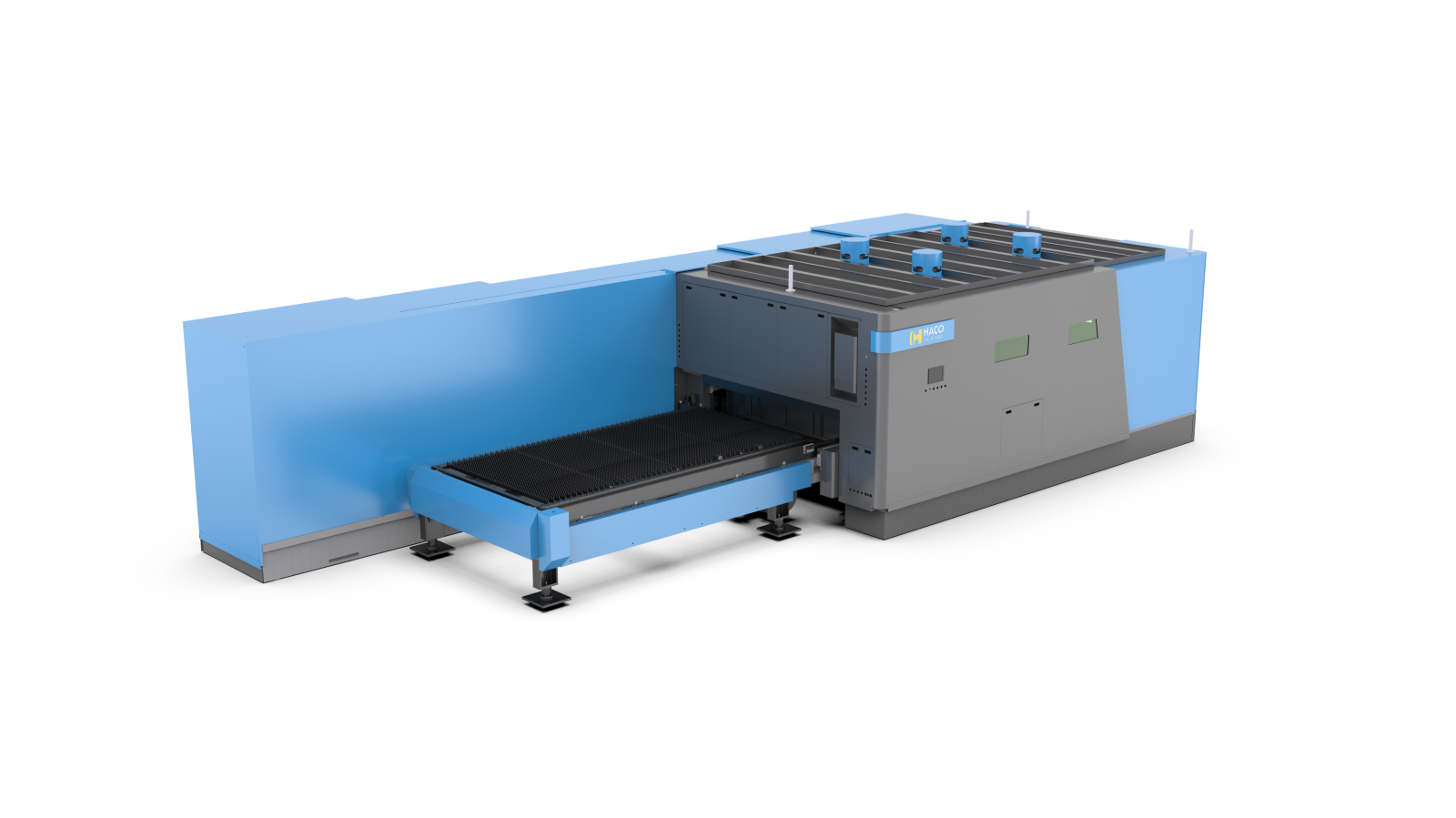

Découpe laser fibre HFL-GS-CEG
Série HFL-GS-CEG :

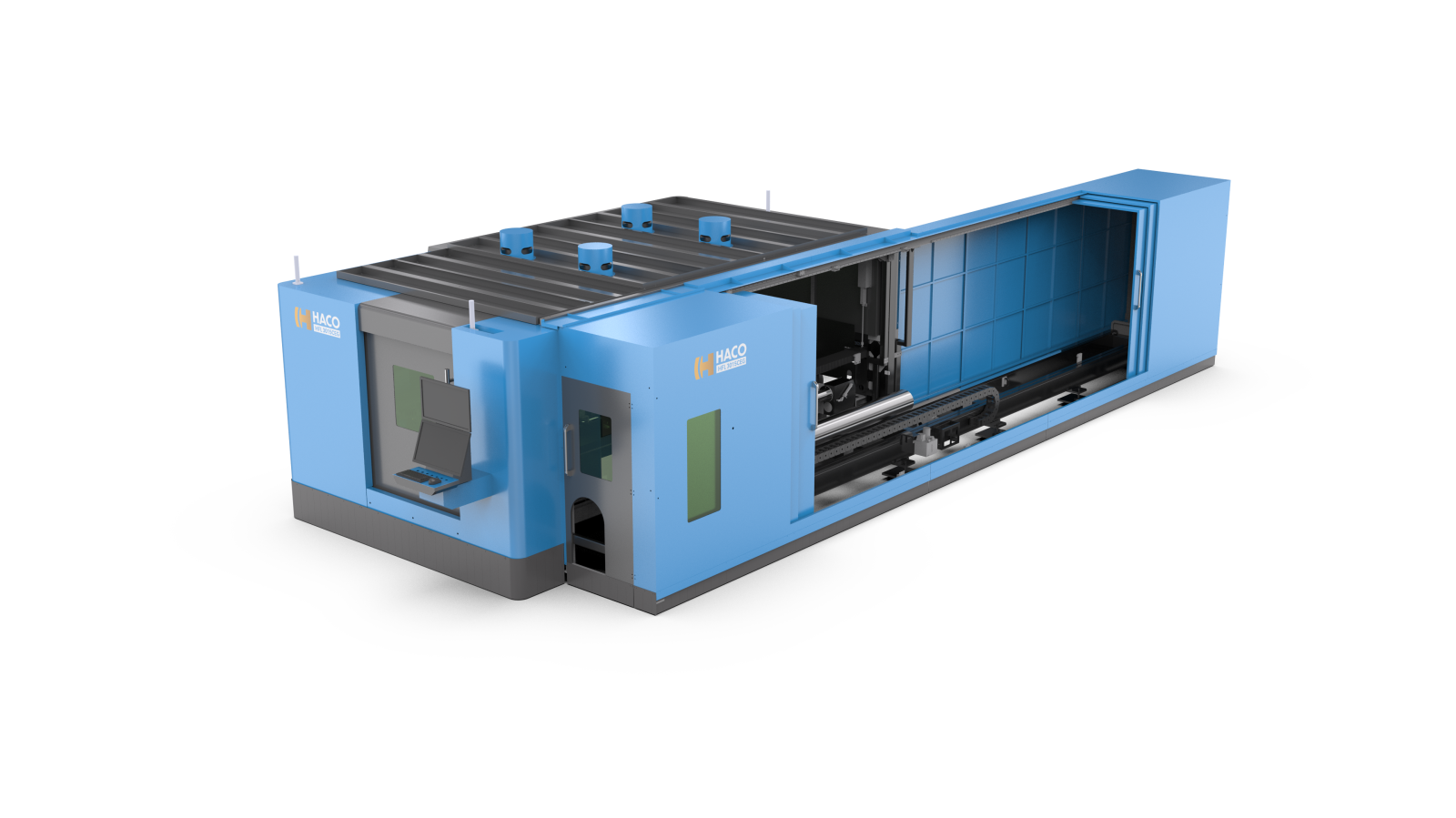

La gamme HFL CEG reprend toutes les performances de la HFL-CE tout en ajoutant un véritable atout : un système à deux mandrins latéraux dédié à la découpe tube. Grâce à cette configuration, la machine assure une manutention précise et stable du tube pendant toute l’opération.
La machine se distingue par sa polyvalence, offrant à la fois la découpe de tôle et de tube au sein d’une même solution. Elle ouvre la voie à de nombreuses possibilités de conception, permettant de réaliser des pièces variées et complexes avec une grande précision.

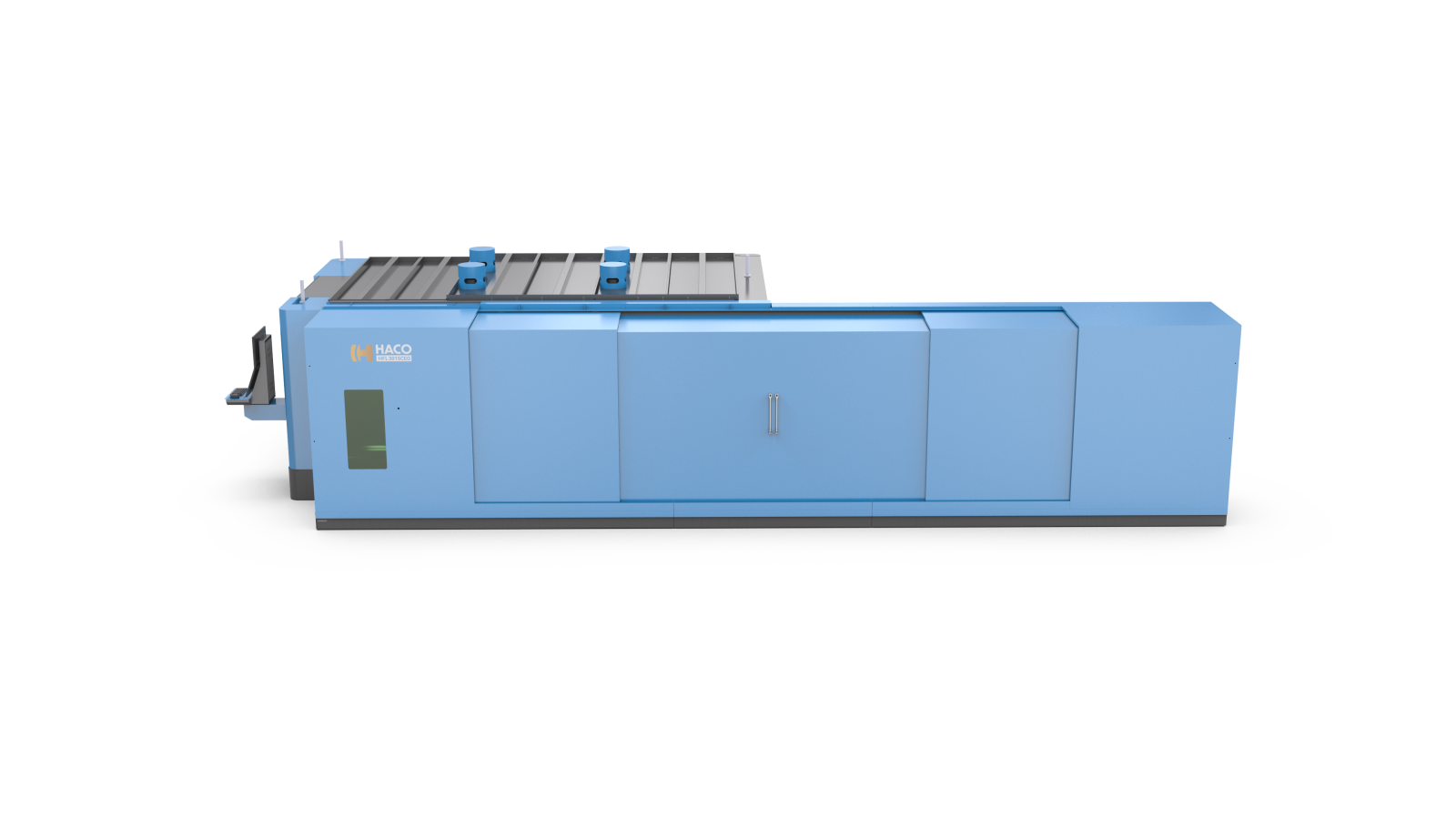

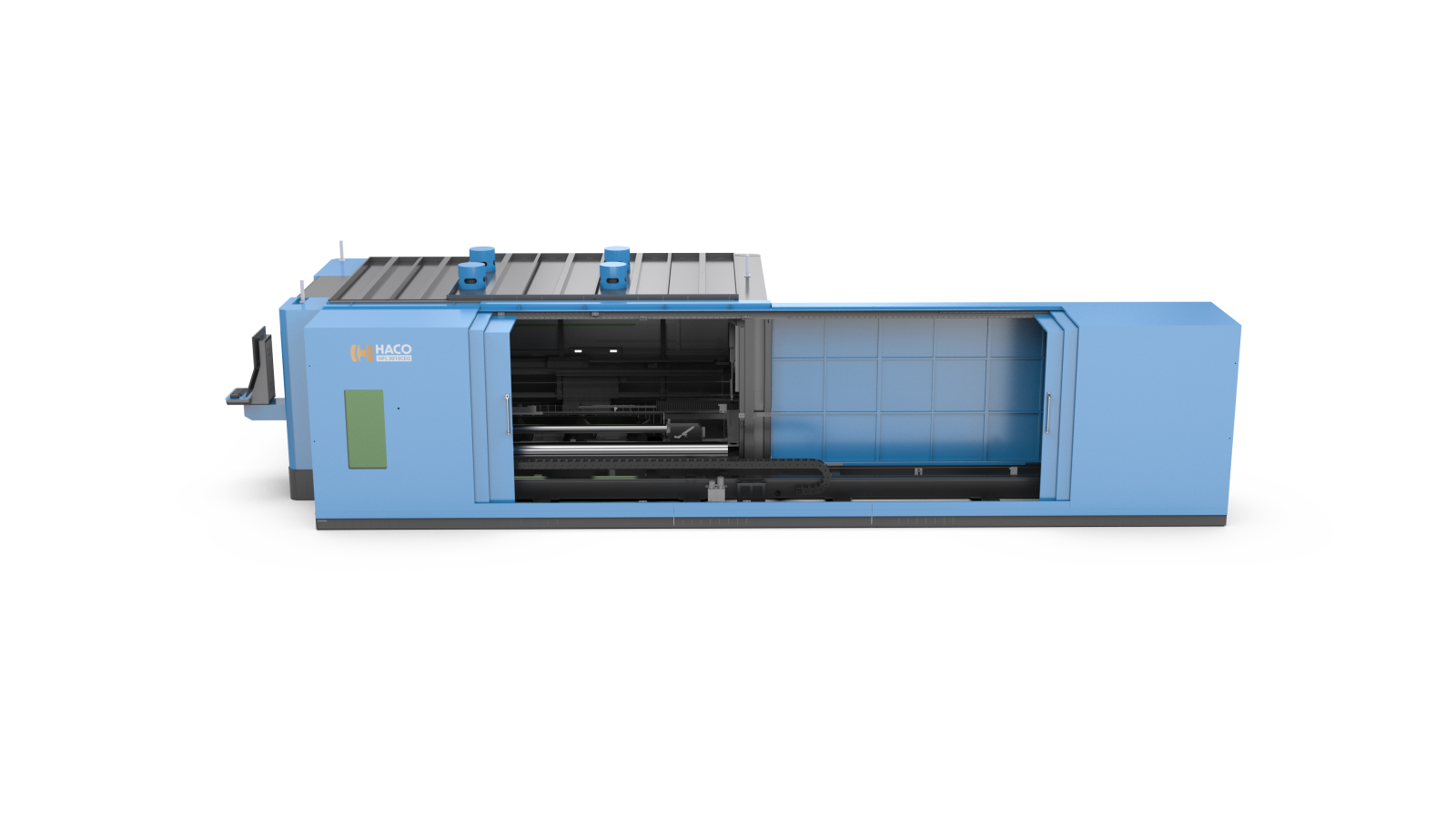

Sa porte coulissante, pensée pour la praticité, facilite le chargement des tubes aussi bien par le côté que par le dessus, optimisant ainsi l’ergonomie et la rapidité des opérations.
La machine :
- Bâti mécano-soudé : structure plus solide et plus durable avec une rigidité et une résistance à la chaleur accrues. Il garantit une précision de coupe constante.
- Poutre en aluminium moulé : de qualité aérospatiale, elle présente une excellente résistance à l'usure et à la corrosion, ainsi qu'une longue durée de vie. Haute résistance et rigidité, pouvant supporter la pression des têtes de coupe et les forces de coupe. Conception légère, réduisant l'inertie, améliorant la vitesse et la précision de la coupe.
- Structure fermée : également équipée d'une porte de levage automatique et d'une vitre antiradiation, protégeant les opérateurs des radiations nocives. La grande fenêtre de visualisation avant permet aux opérateurs de surveiller la découpe en toute sécurité.
- Système de contrôle de découpe laser : logiciel incluant le processus de découpe laser, la fonction de coupe et le contrôle du traitement laser
- Caméras montées dans la zone de coupe
- Zone de travail de 3000 x 1500 mm à 2000 x 4000 mm
Equipement :
- Source laser RAYCUS de 3kW, 6kW et 12 kW: possède une grande durée de vie, aucun entretien n’est nécessaire, la longueur de fibre de sortie est personnalisable, la source est de petite dimension et son installation est rapide.
- Commande numérique FSCUT : offre une grande liberté d’action. Vous pouvez modifier vos dessins et faire de l’imbrication directement sur la machine. Elles permettent d’appliquer différents paramètres de coupe (vitesse, pression des gaz, puissance, etc.) sur une même pièce.
- Tête de découpe :
- Protection anti-collision: réduit efficacement la probabilité de réparation au dépôt. Sans assistance technique, les clients peuvent remplacer eux-mêmes les pièces cassées et les coûts d'entretien sont plus faibles.
- Contrôle de la pression de l'air: le contrôle en temps réel du débit de gaz pendant la coupe réduit efficacement les effets d'une pression d'air insuffisante/exagérée sur la qualité de la surface de coupe.
- Lentille de protection - Contrôle de la température: surveillance en temps réel de l'état de la lentille de protection.
- Refroidissement par eau: le refroidissement à l'eau, qui couvre 90 % du trajet optique de la tête de coupe, rend la coupe plus stable.
- Deux mandrins de découpe de tube : un mandrin de serrage à pression réglable pour entraîner le tube, et un mandrin de centrage garantissant son alignement.
- Système d'extraction des fumées SIDEROS

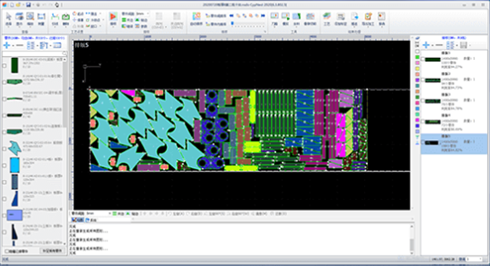

- Logiciel offline d'imbrication
Option :
-
Extension de filtration avec vanne auto et bidon de 220 L
-
Piercing intelligent : L'utilisation de capteurs pour surveiller le processus de perçage, la poursuite de la coupe immédiatement après le perçage, la réduction du temps d'attente et l'amélioration de l'efficacité et de la rentabilité.
